Američki PP-Dc&Mv3 Push-Pull kontrolni ventili na kontrolnoj ploči

Zhejiang Gongzheng Machinery Co., Ltd. je profesionalni proizvođač pneumatskih upravljačkih ventila za američka gospodarska vozila, specijaliziran za serije PP-Dc (push-pull dvostruki krug) i MV-3 (višenamjenski integrirani). Ovi ventili postavljeni na kontrolnu ploču služe kao operatersko sučelje za aktiviranje parkirne kočnice, otpuštanje kočnice u nuždi i kontrolu dovoda zraka prikolice na teškim kamionima, traktorima i autobusima. Isporučujemo kompletan asortiman jednofunkcijskih i integriranih kontrolnih modula dizajniranih da zadovolje specifikacije OEM-a i zahtjeve za zamjenu nakon prodaje za vozila klase 6-8 koja rade pod FMVSS 121.

Naš Američki proizvođač PP-Dc&Mv3 pozicija je izgrađena na vertikalnoj integraciji: proizvodimo kućišta ventila, klipne sklopove, brtve i električne komponente unutar tvrtke, uz podršku tvornice od 30.000 m² i IATF 16949 upravljanja kvalitetom. Svaki ventil prije otpreme je ispitan na nepropusnost i ciklički testiran, s konfiguracijom priključaka i oznakama na naljepnicama usklađenim s platformom vozila kupca.

Raspon proizvoda: serije PP-Dc i MV-3

Našu ponudu organiziramo u dvije osnovne obitelji, od kojih je svaka dostupna u višestrukim rasporedima priključaka, stilovima gumba i opcijama električnog sučelja:

Obje serije se nude u standardnim električnim konfiguracijama od 12 V i 24 V, s aktiviranjem pritiskom na povlačenje, pritiskom na otpuštanje ili preklopnim aktiviranjem. Također isporučujemo komplete za popravak i setove za održavanje za servis na terenu postojećih MV-3 ​​i PP-Dc instalacija.

Prilagodba aplikacije i integracija sustava

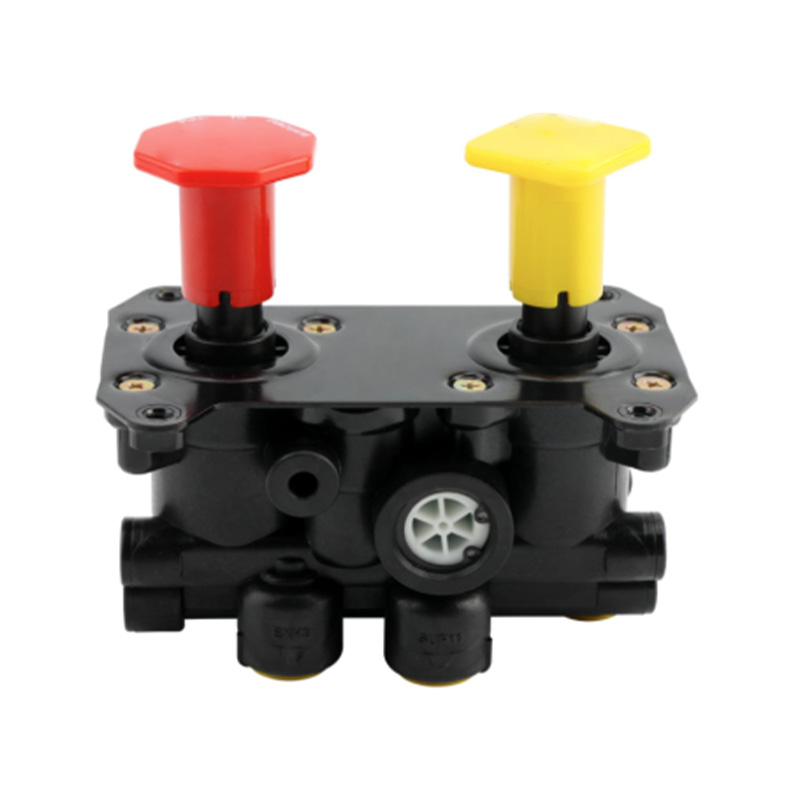

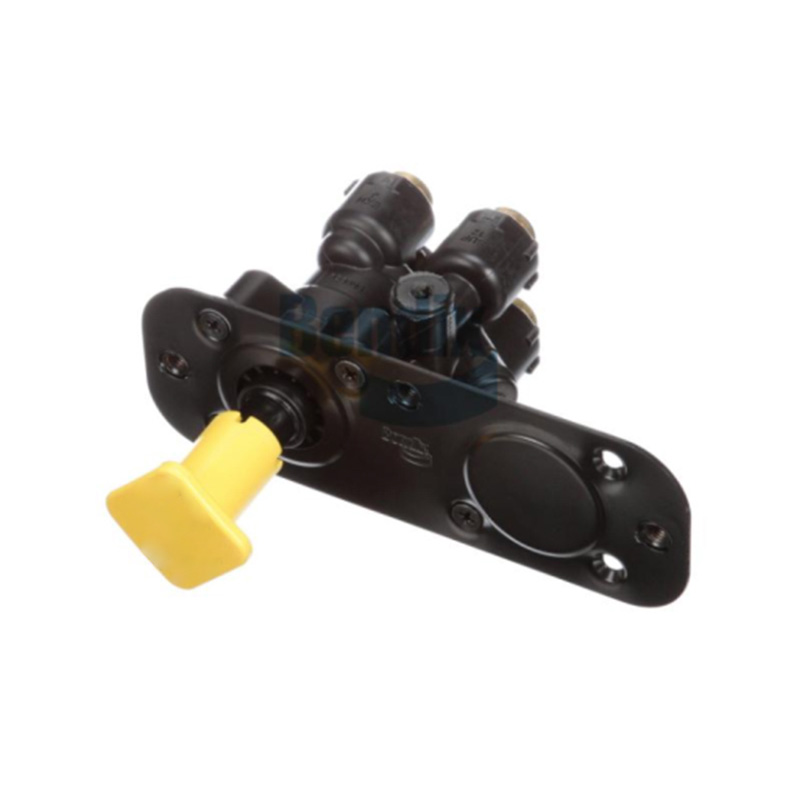

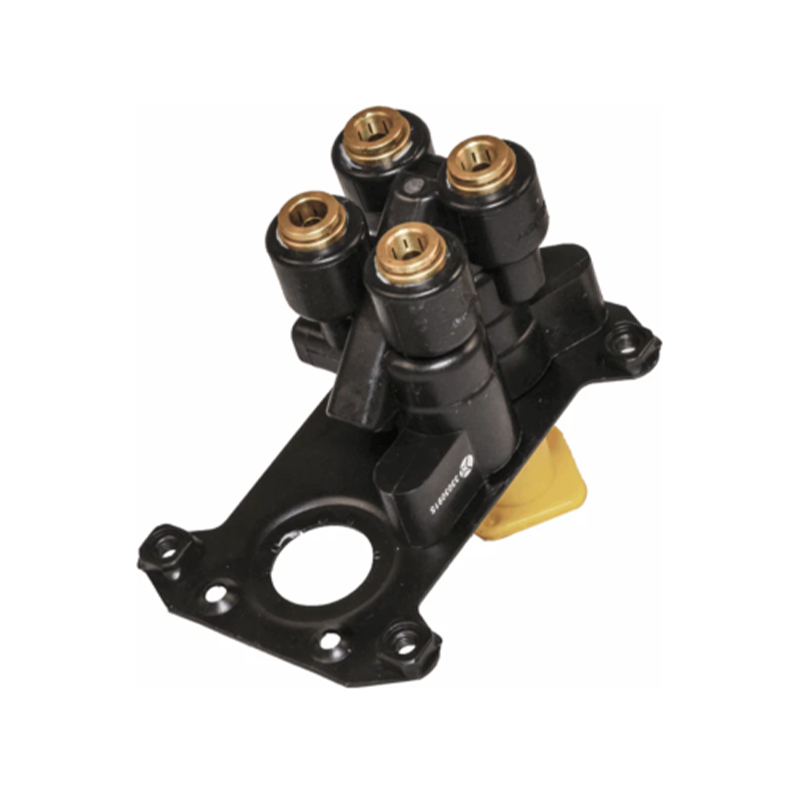

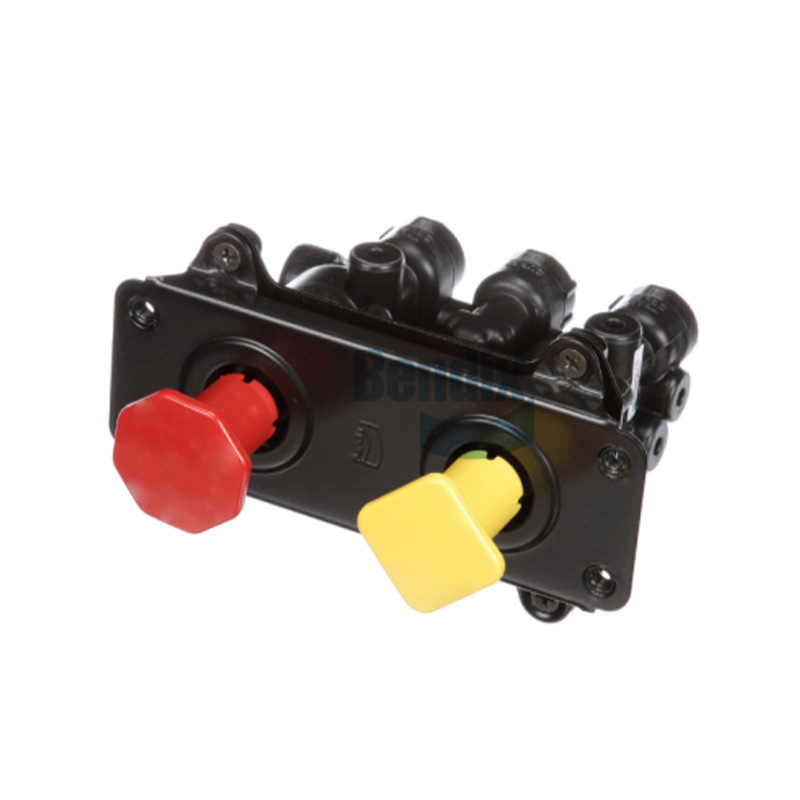

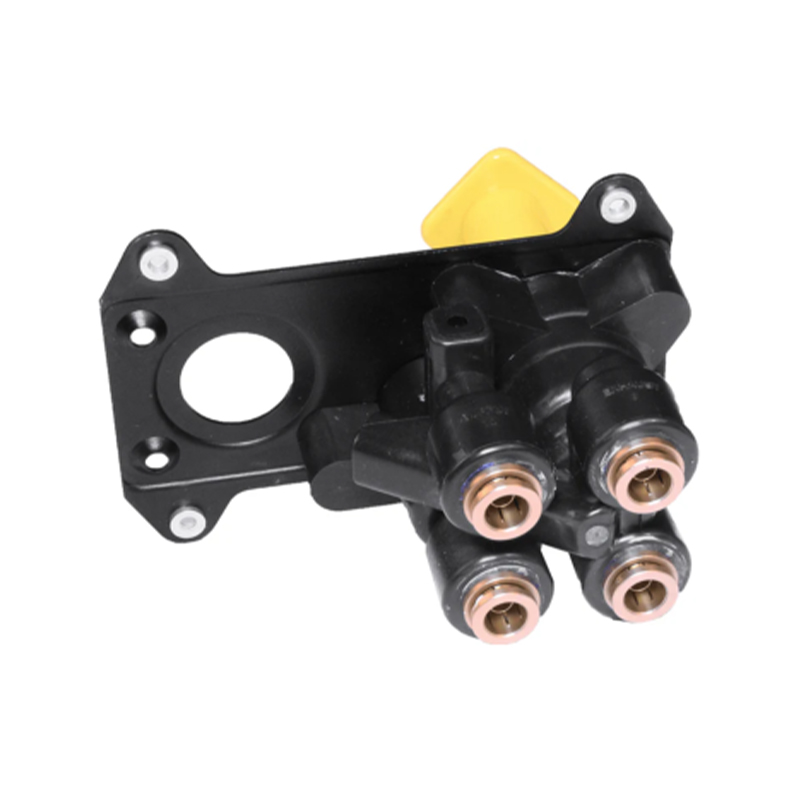

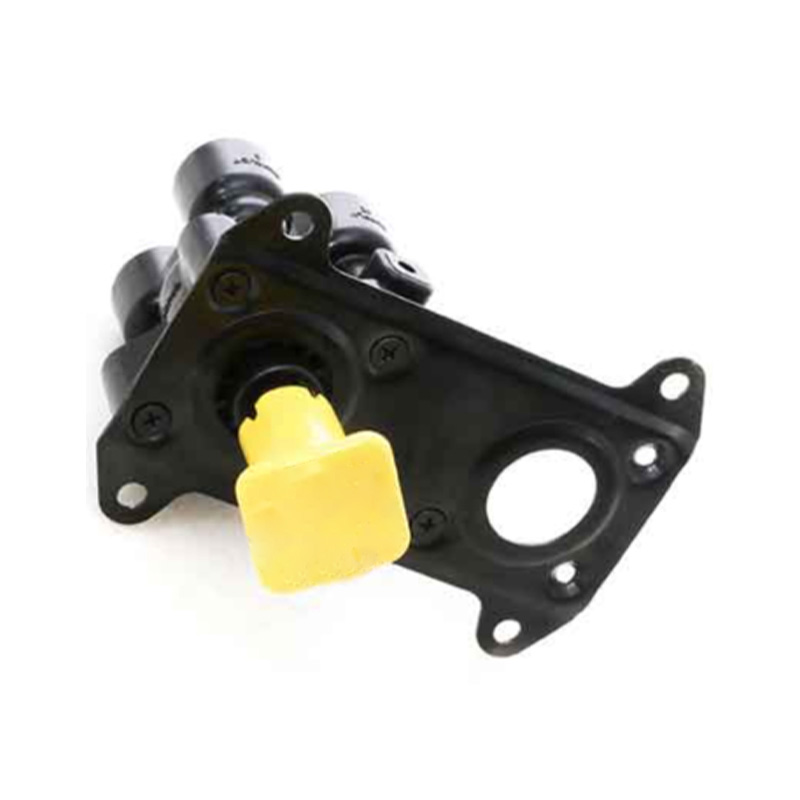

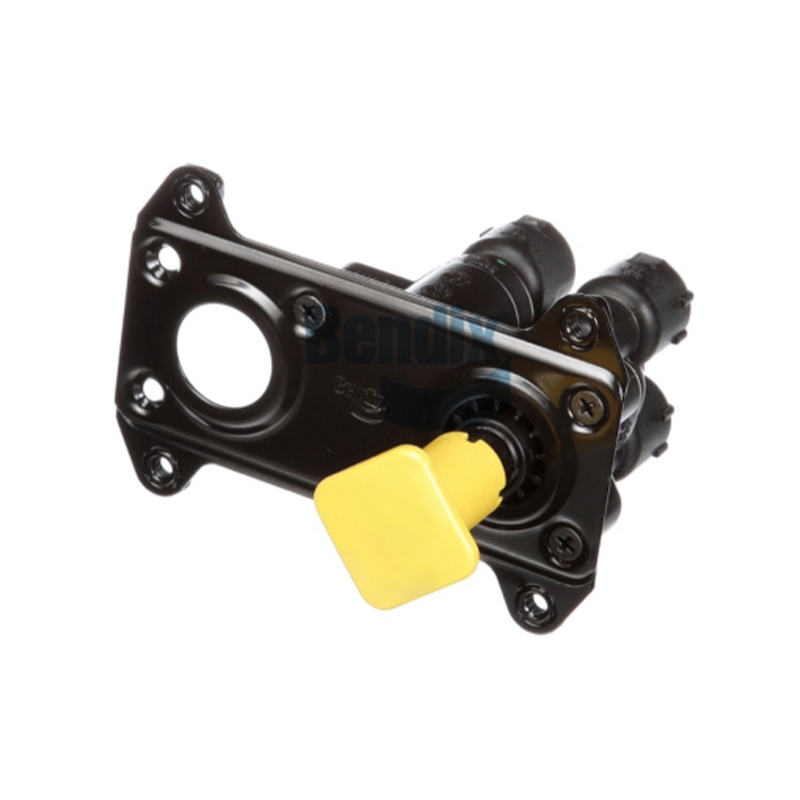

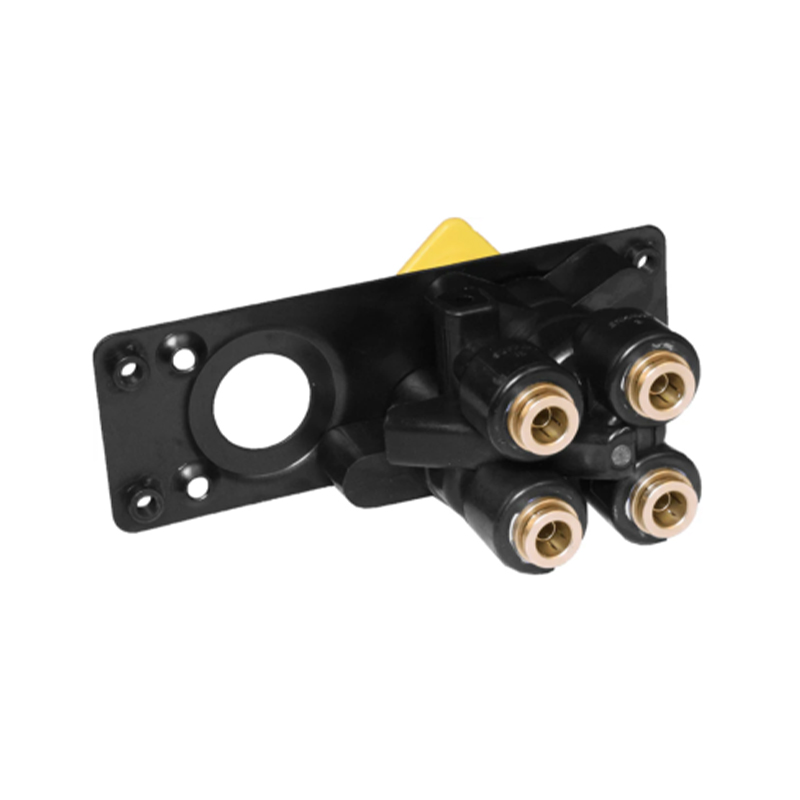

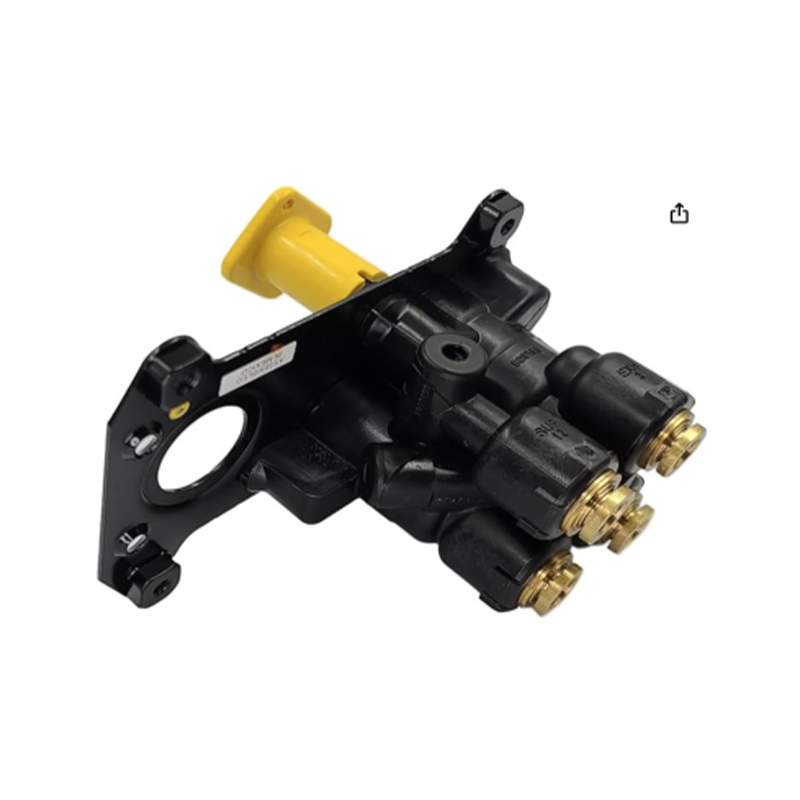

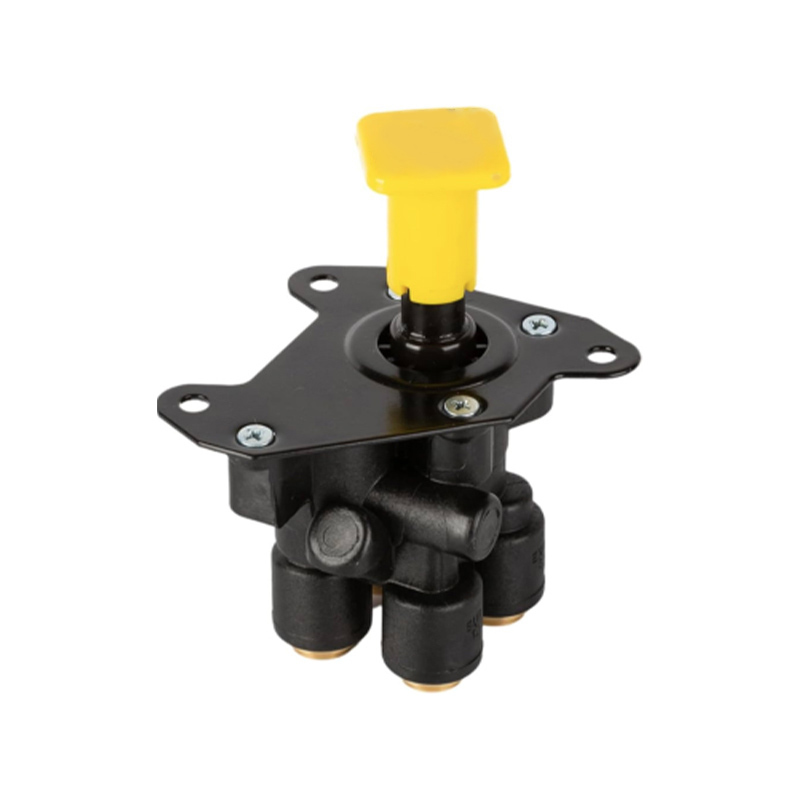

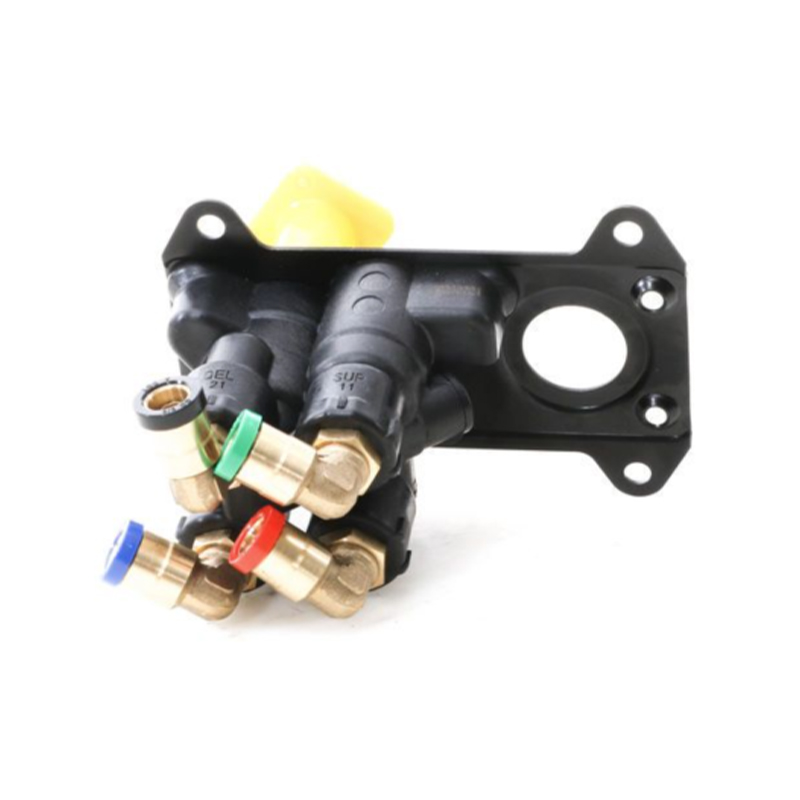

Ventili PP-Dc i MV-3 ugrađeni su u upravljačku ploču kabine i spojeni na krugove napajanja sustava zračne kočnice, parkiranja i upravljanja prikolicom. Dizajn s dva kruga PP-Dc omogućuje vozaču da neovisno upravlja parkirnom kočnicom traktora i dovodom zraka u prikolicu, ispunjavajući zahtjeve redundantnosti FMVSS 121. MV-3 ​​integrirani modul smanjuje prostor na ploči i pojednostavljuje pneumatski vodovod kombinirajući više funkcija upravljanja u jednom tijelu.

Konfiguriramo svaki ventil na temelju arhitekture zračnog sustava vozila: broj linija prikolice, prisutnost ABS-a/EBS-a i željeni izgled ploče s instrumentima. Naš inženjerski tim pregledava kupčev dijagram strujnog kruga i montažnu omotnicu prije dovršetka orijentacije priključaka, vrste navoja (NPT ili SAE) i označavanja gumba.

Kritične specifikacije i osiguranje kvalitete

• Raspon radnog tlaka: 0–150 psi (0–10,3 bara)
• Raspon temperature: –40 °C do 85 °C

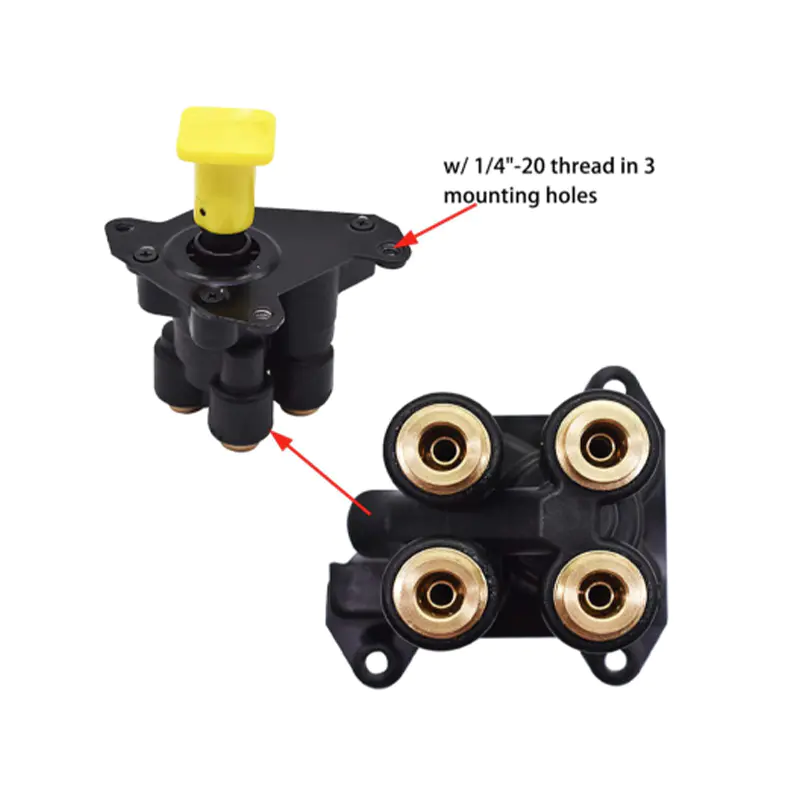

• Veličine priključaka: 1/4" NPT, 3/8" NPT ili SAE O-prsten
• Električna ocjena: 12 V ili 24 V DC, s dodatnim krugom indikatorske lampice
• Životni ciklus: 200 000 ciklusa pri nazivnom tlaku
• Curenje: Unutarnje i vanjsko propuštanje ispitano na <10 cm³/min pri 100 psi

Svaka proizvodna serija prolazi 100% funkcionalno testiranje uključujući mjerenje sile aktiviranja, provjeru protoka i provjeru integriteta brtve. Naš IATF 16949 certifikat pokriva cijeli proces proizvodnje od ulazne inspekcije sirovina do konačnog pakiranja.

Mogućnosti konfiguracije i prilagodbe

Podržavamo i standardne konfiguracije kataloga i prilagođene dizajne. Tipična prilagodba uključuje:

• Boja gumba, oblik i laserski ugravirani simboli ili tekst
• Integrirano LED osvjetljenje s određenim naponom i svjetlinom
• Prilagodba položaja otvora i kuta za uske rasporede nadzorne ploče
• Kombinirane funkcije PP-Dc i MV-3 u jednom kućištu
• Specijalni brtveni materijali za agresivna okruženja (npr. silikon za ekstremnu hladnoću)

Za OEM projekte, radimo na 3D CAD modelima ili fizičkim uzorcima kako bismo proizveli odgovarajuće komponente. Naš tim za istraživanje i razvoj može dovršiti brzu izradu prototipa u roku od dva tjedna za većinu modifikacija.

Instalacija, održavanje i podrška

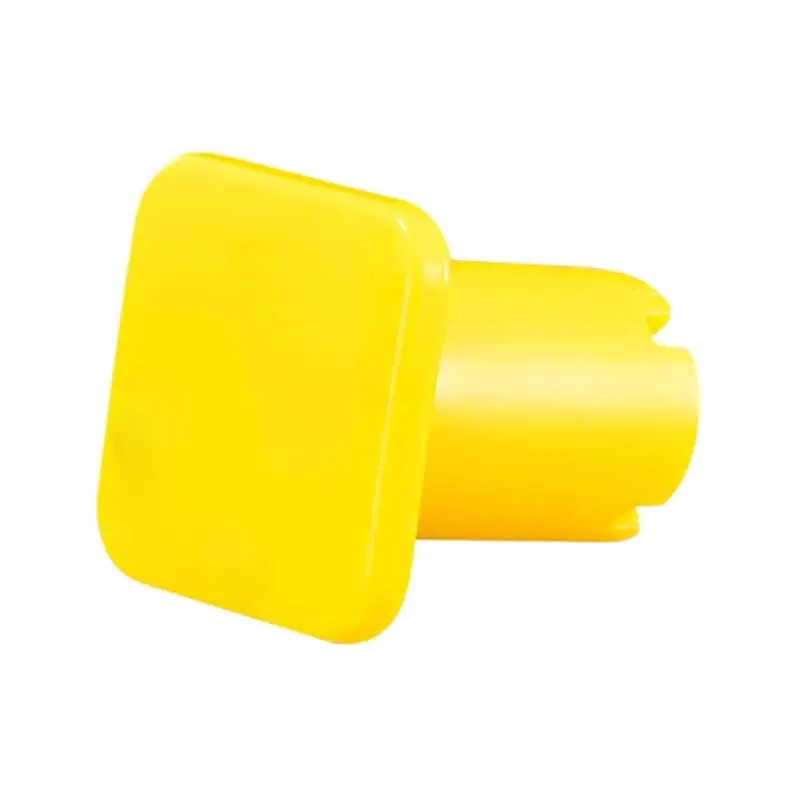

Svi ventili se isporučuju s uputama za ugradnju i preporučenim vrijednostima zakretnog momenta za montažu i priključke priključaka. Preporučamo korištenje brtvila za navoje namijenjenog za pneumatske sustave i provjeru električnog polariteta prije konačnog spajanja. Za servis na terenu nudimo kompletne komplete za popravak koji sadrže brtve, opruge i klipove, zajedno s tehničkim biltenima za uobičajene korake za rješavanje problema.

Naš support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

Informacije koje koristimo za konfiguraciju vašeg rješenja

Za pripremu precizne ponude i prijedloga inženjeringa potrebni su nam sljedeći projektni podaci:

• Marka vozila, model i godina (ili ekvivalentna platforma)
• Shema zračnog sustava koja prikazuje položaj ventila i funkcije kruga
• Željene upravljačke funkcije (parkiranje, opskrba prikolice, pomoćno)
• Uzorak montažnih rupa i debljina instrument ploče
• Napon električnog sustava i vrsta konektora
• Potreban standard navoja priključka (NPT, SAE ili BSP)
• Ciljani raspon radne temperature i izloženost okoliša
• Godišnja količina i željeno pakiranje (velika količina, komplet ili maloprodajna kutija)

Pomoću ovih informacija odabiremo odgovarajuću seriju, konfiguraciju priključka i električne opcije, te dajemo nacrte dimenzija i podatke o izvedbi za vaš pregled prije proizvodnje.
