Gdje se nalazi sušač zraka na Semi? Potpuni vodič za lokaciju i savjeti za održavanje

Pronađite najdeblju, najtopliju zračnu cijev koja teče od polukompresora zraka i slijedite je duž motora. Na kraju te linije, pričvršćen za vanjsku stranu okvirne šine čeličnim ili aluminijskim držačem, vidjet ćete cilindrični kanister veličine velike posude za kavu. Taj kanister je sušilo za zrak. Na tipičnom sjevernoameričkom traktoru s konvencionalnom kabinom, ovaj sklop se nalazi na lijevoj tračnici okvira odmah iza odjeljka motora ili ispod ruba kabine. Na europskim kamionima s kabinom obično se nalazi na desnoj tračnici okvira iza stepenica kabine. Na profesionalnim kamionima može biti smješten iza podokvira karoserije, ali pravilo je dosljedno: isušivač zraka nalazi se između ispuha kompresora i mokrog spremnika, što je moguće bliže oboma koliko pakiranje dopušta.

Ovo mjesto nije slučajno. Izravno utječe na to koliko dobro sredstvo za sušenje suši komprimirani zrak, koliko pouzdano ciklus pročišćavanja regenerira sloj za sušenje, koliko lako mehaničar može zamijeniti uložak i koliko dugo traje ostatak sustava zračne kočnice. Poznavanje točne točke ugradnje također vam pomaže pregledati rabljeni kamion prije kupnje, dijagnosticirati pritužbe na vodu u zraku, planirati zamjenu uložaka i razumjeti zašto je radionica za popravak možda pogrešno riješila problem ciklusa čišćenja.

Gdje je točno postavljen sušač zraka na polu?

Većina sušača zraka za teške uvjete rada sklopovi su pričvršćeni vijcima koji se pričvršćuju na okomitu stranu šine okvira, odmah iza odjeljka motora. Montažni nosač obično je čelični ili aluminijski nosač koji se omotava oko cilindričnog tijela u blizini njegove baze i pričvršćen je s dva ili četiri vijka. Nekoliko nosača uključuje gumene izolacijske čahure za smanjenje vibracija iz šasije; te čahure su razlog zašto se kućište sušilice često čini lagano labavim ako ga gurnete rukom čak i kada su vijci pravilno zategnuti.

Što se tiče položaja naprijed-natrag, sušilica se nalazi između stražnjeg dijela motora i prednjeg kraja stražnjeg ovjesa. Na kamionu s dnevnom kabinom možete stajati između praga kabine i upravljačke osovine i izravno vidjeti kanister. Na kamionu za spavanje, sušilica može biti smještena dalje unazad, ispod obloge za spavanje, ali ostaje na tračnici okvira, a ne na samom bloku motora.

O pitanju lijevo-desno odlučuje montaža kompresora. Većina dizelskih motora za teške uvjete rada koji se koriste u poluproizvodima pogone zračni kompresor iz zupčanika ili pomoćnog pogona na jednoj strani bloka. Sušilica mora biti unutar kratkog dijela cijevi od ispusnog otvora kompresora, tako da je gotovo uvijek na istoj strani. Ako je kompresor na lijevoj strani motora, sušilica je na lijevoj tračnici okvira; ako je kompresor s desne strane, sušilica slijedi s desne strane. U malom broju kamiona, kompresor se pokreće iz stražnjih zupčanika, a sušilica može sjediti na suprotnoj vodilici pored mokrog spremnika.

Vertikalna montaža je najveći standard jer ventil za pročišćavanje i ispušni otvor moraju ostati na najnižoj točki. Horizontalna montaža postoji samo na određenim šasijama i samo kod modela sušilica dizajniranih za tu orijentaciju. Nikada nemojte položiti okomito dizajniranu sušilicu ravno kada instalirate zamjensku jer će se sloj sredstva za sušenje pomaknuti i ventil za pražnjenje neće ispustiti.

Zašto inženjeri kamiona postavljaju sušač zraka na šinu okvira

Tri inženjerska cilja objašnjavaju položaj okvira i tračnice: zaštititi sredstvo za sušenje, zaštititi funkciju pročišćavanja i zaštititi tehničara koji ga servisira.

Prvi cilj je upravljanje toplinom. Komprimirani zrak koji izlazi iz snažnog kompresora može premašiti 200°C na glavi cilindra. Kad bi se sušilica vijcima pričvrstila izravno na poklopac ventila motora ili montirala blizu ispušne grane, sloj sredstva za sušenje zasitio bi se vlagom mnogo brže jer kapacitet adsorpcije opada kako temperatura sloja raste. Položaj okvira i šine odmiče sušilicu od primarnih izvora topline i daje odvodnoj liniji dovoljnu duljinu da se zrak djelomično ohladi prije ulaska u krevet. Hladniji krevet postiže niže točke rosišta pod pritiskom, što zapravo suši zrak za kočioni sustav.

Drugi cilj je dosljedno ponašanje čišćenja. Sušilica se regenerira otpuštanjem malog pohranjenog volumena suhog zraka unatrag kroz sloj sredstva za sušenje i iz ventila za pročišćavanje na dnu. To se događa jednom po ciklusu pražnjenja kompresora. Volumen ispusnog voda i unutarnjeg spremnika za pročišćavanje dio su projektnog proračuna. Kada je sušilica vijcima pričvršćena blizu kompresora, događaj pročišćavanja je oštar i kratak. Ako se sušilica nalazi predaleko, zrak za pročišćavanje mora progurati dugi vod prije nego što stigne do ventila za pročišćavanje, što slabi regeneraciju i može ostaviti vlagu u krevetu.

Treći cilj je pristup usluzi. Uložak za sušenje potrošni je predmet koji treba zamijeniti svakih nekoliko godina. Visina okvira i tračnica postavlja kanister u razinu struka kada je kamion na dizalu, što znači da jedan tehničar može ukloniti uložak bez uklanjanja kabine, kutije za baterije ili branika. Odvodi mokrih spremnika također su na tračnicama okvira, tako da lokacija sušare održava tjednu provjeru vlage u istom obilasku oko kamiona.

Položaj okvira i šine također štiti jedinicu od otpadaka s ceste. Vanjska strana tračnice je izložena kamenju i prskanju, ali unutarnja strana tračnice nosi kočione vodove i ožičenje koji bi bili oštećeni curenjem otvora za čišćenje. Postavljanje sušila na vanjsku stranu sprječava ispuštanje ulja i vode od električnih kabela i omogućuje cirkulaciju zraka oko spremnika kako se grijač i termostat ne bi pregrijali.

Gdje se nalazi isušivač zraka u poluzračnom kočionom sustavu

Razumijevanje položaja sušila zraka lakše je kada vidite cijeli put dovoda zraka. Krug punjenja počinje kod kompresora i završava kod kočionih ventila, a sušilica je točka gdje zrak prelazi s vruće, prljave, mokre strane na čistu, suhu stranu.

Zrak se komprimira u kompresoru i gura kroz ispusni vod do ulaza u sušilicu. Sušač uklanja kapljice ulja u fazi koalescentnog filtra, uklanja vodenu paru u sloju sredstva za sušenje, a zatim šalje čisti zrak kroz izlazni nepovratni ventil u mokri spremnik. Iz mokrog spremnika zrak struji kroz nepovratne ventile u primarne i sekundarne spremnike koji napajaju krugove kočnica.

Ciklus pročišćavanja radi ovako: kada kočioni sustav dosegne tlak isključivanja regulatora, kompresor prestaje kompresirati. U tom trenutku sušač ispušta malu količinu pohranjenog suhog zraka koji putuje unatrag kroz sloj sredstva za sušenje i izlazi kroz ventil za pročišćavanje, ispuhujući ulje i vodu koji su se nakupili na stupnju filtera i u koritu na dnu. Ako stojite blizu polusušilice koja je upravo dosegla puni tlak, jedan kratki ispuh zraka s dna sušilice je događaj regeneracije.

Kako prepoznati sušilo zraka na vašem polu

Ako ste novi u kamionu ili prvi put pregledavate rabljeno vozilo, postoje četiri vizualna znaka koji vam govore da je kanister koji gledate isušivač zraka, a ne filtar ulja, filtar goriva ili hidraulički spremnik.

Većina sušača ima broj dijela, maksimalnu oznaku tlaka i oznaku protoka utisnute ili sitotiskane na završnoj kapici. Te su informacije bitne kada naručite servisni komplet ili zamjenski uložak. Zapišite ga prije nego što očistite čep, jer se ispis može izgubiti nakon nekoliko pranja parom.

Komponente sušila zraka koje možete vidjeti s položaja ugradnje

Položaj okvira i tračnice daje vam dobar pregled gotovo svakog servisnog dijela sušilice prije nego što bilo što odvojite. Donja tablica navodi komponente koje možete pregledati s ovog položaja.

Ako je sušilica grijana jedinica, provjerite vodove grijača tijekom pregleda u hladnoj sezoni. Tipični grijač troši 10 do 18 ampera kada se napaja na 12 volti. Izmjerite otpor između dva vodiča grijača: nekoliko ohma je normalno, nula označava kratko spojeni element, a beskonačni otpor ukazuje na otvoreni grijač. Zamijenite sklop završnog poklopca ako grijač pokvari, jer će zamrznuti ventil za pročišćavanje dovesti do sporijeg povećanja tlaka u cijelom sustavu punjenja i čak može uzrokovati kvar kompresora.

Uobičajeni znakovi upozorenja da treba obratiti pažnju na sušilo zraka

Sušači zraka postupno kvare, a prve simptome često primijeti vozač prije nego što ih primijeti mehaničar. Evo najčešćih znakova upozorenja i što vam svaki od njih govori o stanju jedinice.

Voda ili ulje u mokrom odvodu spremnika. Kada otvorite ispusni ventil mokrog spremnika i voda iscuri prije komprimiranog zraka, sloj sredstva za sušenje je zasićen ili nepovratni ventil na izlazu unutar sušilice curi. Zdrava sušilica trebala bi održavati mokri spremnik gotovo suhim, iako nekoliko kapi vode u vlažno jutro nakon dugog razdoblja mirovanja može biti normalno.

kompresor runs longer than it used to. Uložak koji je začepljen kompresorskim uljem povećava pad tlaka u sušilici. Kao rezultat toga, tlak mokrog spremnika sporo raste i kompresor dulje ostaje u opterećenom stanju. To također može biti uzrokovano curenjem u ispusnom vodu ili kvarom kompresorskog prstena, stoga prvo provjerite sušilicu, a zatim provjerite snagu kompresora.

Konstantno lagano šištanje iz otvora za čišćenje. Otvor za pročišćavanje trebao bi ispuštati zrak samo tijekom trenutne regeneracije pri isključivanju regulatora. Ako neprestano šišta, sjedište ventila za pročišćavanje je kontaminirano ili je unutarnji kontrolni ventil zaglavio otvoren. Ovo je uobičajeni zimski kvar jer kristali leda drže ventil otvorenim.

Uopće nema zvuka čišćenja. Ako gledate kako se mjerač tlaka penje do granične vrijednosti, a sušilica ne puše, ventil za ispuštanje je zatvoren, krug grijača je mrtav u uvjetima smrzavanja ili je uložak potpuno začepljen. Sušač koji se nikada ne čisti ne može se regenerirati, što znači da se desikant nakon kratkog vremena iscrpi i mokar zrak ulazi u spremnike.

Mraz ili led vidljiv oko dna kanistera. Stvaranje leda ukazuje na kvar grijača ili na ventil za ispuštanje blokiran krhotinama. Kada se otvor za pročišćavanje ne može otvoriti, mala količina vode koja se skuplja unutar korita smrzava se i širi, na kraju pucajući na završnom poklopcu.

Uljni film na tračnici okvira ispod sušilice. Lagani uljni film neposredno ispod otvora za pročišćavanje normalan je tijekom vremena, ali teški film koji privlači prašinu i širi se iza nosača znači da kompresor propušta previše ulja i da je stupanj koalescencije sušača preopterećen.

Održavanje sušila zraka i zamjena uložaka

Većina proizvođača sušila za zrak preporučuje novi uložak za sušenje svake dvije godine ili svakih 200.000 km, otprilike 120.000 milja, za rad na autocestama. Kamioni koji rade u vlažnim obalnim područjima, u prašnjavim okruženjima ili na kompresorskom ulju niske kvalitete imaju kraće intervale. Najpouzdaniji signal je gore opisana provjera pražnjenja mokrog spremnika: ako se voda pojavi ranije od intervala, odmah zamijenite uložak.

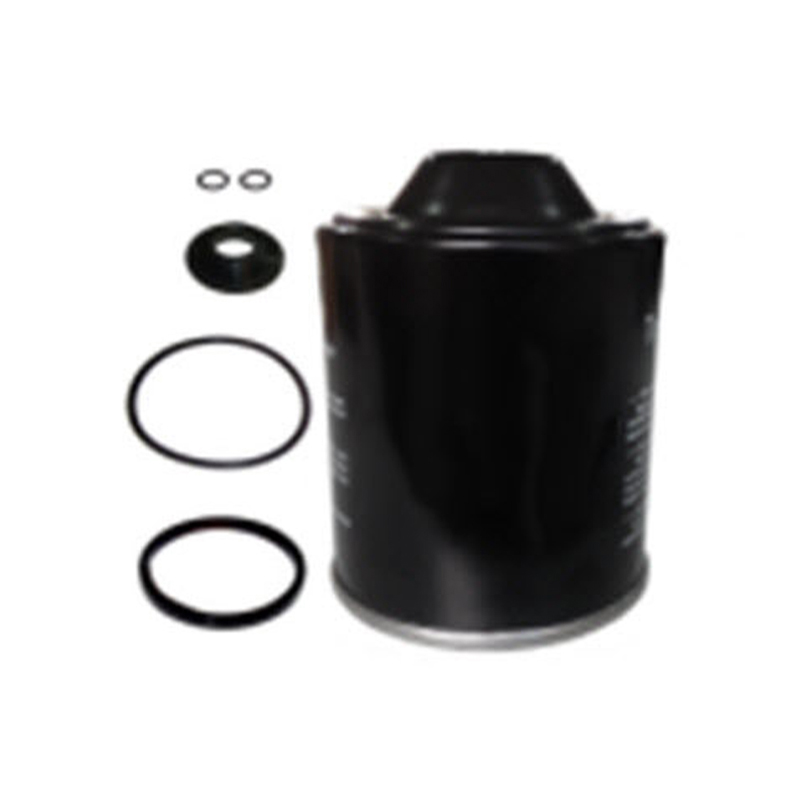

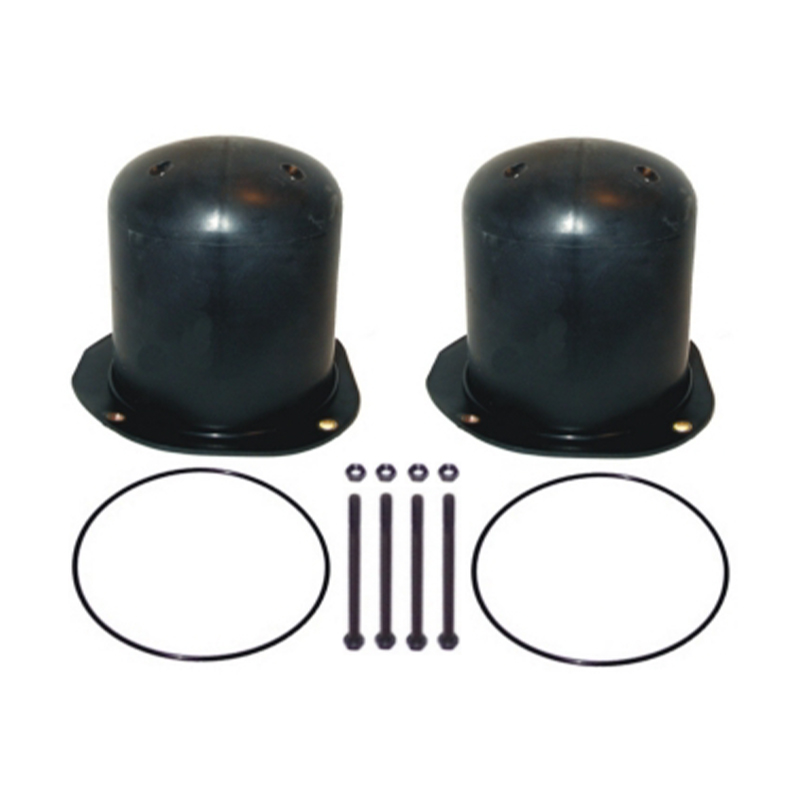

Zamjena uloška je jednostavan posao kada je sušilica na okvirnoj tračnici. Planirajte proces oko sustava bez tlaka i čistog radnog područja oko spremnika.

1. Parkirajte kamion na ravnom tlu, povucite parkirnu kočnicu i potpuno ispustite zračni sustav do 0 psi. Ispraznite mokri spremnik, primarni spremnik i sekundarni spremnik kako biste bili sigurni da u cjevovodima nema zaostalog tlaka.
2. Odspojite žice grijača ako sušilica ima električni grijač. Označite spojeve kako biste ih mogli ponovno spojiti na ispravne priključke.
3. Uklonite stari uložak s filtarskom trakom. Okrenite uložak u smjeru suprotnom od kazaljke na satu gledajući odozgo. Ako se ne pomiče, ravnomjerno pritiskajte tijelo uloška trakastim ključem, nikada na otvor za čišćenje ili krajnji poklopac.
4. Očistite izložene navoje krajnjeg poklopca i brtvenu površinu krpom koja ne ostavlja dlačice. Potražite dlakaste pukotine, udubljenja od korozije ili oguljenja u području navoja. Napuknuti krajnji poklopac razlog je za zamjenu cijelog kućišta sušilice.
5. Ugradite nove O-prstenove iz servisnog kompleta i podmažite ih čistom silikonskom mašću. Nemojte koristiti mast koja sadrži naftna otapala, jer ona napadaju gumu.
6. Okrenite novi uložak i zategnite ga do raspona momenta naznačenog na pakiranju, obično 30 do 35 stopa funti. Pretjerano zatezanje izobličuje O-prsten i može puknuti završni poklopac.
7. Ponovno spojite žice grijača i provjerite je li spoj siguran. Ako sušilica ima unutarnji regulator ili zasebnu cijev regulatora, provjerite da malo crijevo nije priklješteno novim uloškom.
8. Zatvorite sve odvode, stavite kamion pod tlak i promatrajte mjerač. Pri isključivanju regulatora, potvrdite da sušilica emitira jedan impuls pročišćavanja. Vodom sapunicom provjerite ima li curenja na završnom poklopcu i liniji.

Dok je uložak isključen, provjerite dva vijka nosača koji drže sušilicu na šini okvira. Tipična vrijednost zakretnog momenta je 45 do 60 stopa funti za stranu okvira i 20 do 30 stopa funti za stranu stezaljke, ali brojke ispisane na naljepnici nosača imaju prednost. Provjerite ima li na liniji za pražnjenje toplinskih pukotina i područja na kojima trlja o okvir, kutiju za baterije ili kabelski svežanj. Pohabani ispusni vod čest je izvor gubitka zraka koji se često pogrešno smatra kvarom sušilice.

Što tražiti pri odabiru sušila za zrak ili zamjenskog uloška

Sušači zraka različitih proizvođača mogu izvana izgledati identično, ali se unutarnje punjenje i kvaliteta brtvi značajno razlikuju. Budući da sušač štiti svaki nizvodni ventil u kočionom sustavu, male razlike u materijalima postaju velike razlike u troškovima održavanja.

Sloj sredstva za sušenje trebao bi biti mješavina aktiviranog aluminijevog oksida i molekularnog sita. Sam aktivirani aluminijev oksid može ukloniti razumnu količinu vlage na normalnim temperaturama, ali molekularno sito povlači zrak do točke rosišta nižeg tlaka pri brzinama protoka koje zapravo koristi polukočni sustav. Uložak koji navodi samo jednu vrstu sredstva za sušenje obično je proizvod slabijeg učinka. Ako uspoređujete dva uloška, ​​pitajte za težinu sredstva za sušenje; jače punjenje nije automatski bolje, ali to je znak da proizvođač nije smanjio volumen kreveta.

Provjerite veličinu ulaznog i izlaznog otvora u odnosu na postojeće vodovodne instalacije na vašem kamionu. Zamjenski sušilici ponekad dolaze s priključcima konfiguriranim za drugu veličinu navoja ili različitu orijentaciju, posebno kada se ista karoserija prodaje na nekoliko platformi vozila. Instalacija sušilice koja zahtijeva novi adapter ili preusmjerenu cijev za pražnjenje koštat će više od cijene samog dijela.

For trucks that operate in cold regions, choose a heated dryer with a voltage that matches the truck electrical system. Većina teških kamiona koristi 12 ili 24 volta; odredite koju šasiju koristi prije naručivanja. Krugom grijača trebao bi upravljati termostat koji se uključuje samo kada se temperatura okoline približi ništici, a ne stalnim trošenjem koje gubi energiju.

Prije kupnje provjerite dizajn ventila za pražnjenje. Čvrsti ventil za pročišćavanje ima ojačano sjedište, oprugu od nehrđajućeg čelika i otvor za pražnjenje koji se može očistiti bez rastavljanja cijelog ventila. Ovi detalji određuju hoće li se sušilica i dalje čistiti pri niskim temperaturama nakon dvije godine rada.

Na kraju, razmotrite proizvodni proces iza jedinice. Komponente koje dolaze iz proizvodnih linija certificiranih prema IATF 16949 obično imaju konzistentnije odljevke, brtvene površine i spojeve O-prstena nego dijelovi iz necertificiranih izvora. Ako tvornica odgovori na tehnička pitanja konkretnim brojevima za težinu sredstva za sušenje, tlak otvaranja povratnog ventila na izlazu i volumen pročišćavanja, to je jači signal od generičkog obećanja jamstva. Polusušač zraka je sigurnosna komponenta; njegova unutarnja kvaliteta nije mjesto za uštedu novca.

Frequently Asked Questions About Semi Air Dryer Location and Function

Mogu li voziti poluautomat ako je sušilo za zrak začepljeno?

Možete voziti privremeno, ali ne bez rizika. Začepljen sušač dopušta vlazi i ulju da uđu u spremnike zraka, nagriza kočione ventile iznutra i može uzrokovati stvaranje leda koji zimi blokira kočnice. Kompresor također ima dulje cikluse, što skraćuje njegov vijek trajanja. Tretirajte začepljenu sušilicu kao popravak istog dana, a ne kao dio planiranog održavanja.

Zašto još uvijek vidim vodu u spremnicima zraka nakon instaliranja novog sušila zraka?

Uobičajeni uzroci su ispuštanje nepovratnog ventila u sušilici, ventil za ispuštanje koji se ne otvara pri isključivanju ili kompresor koji propušta ulje kroz istrošene prstenove. Sometimes the new cartridge was installed with a damaged O-ring, allowing wet air to bypass the desiccant bed. Prvo provjerite funkciju pročišćavanja, zatim potpuno ispraznite spremnike i ponovite test nakon pune primjene kočnice.

Treba li sušilo zraka postaviti okomito ili vodoravno?

Vertically unless the dryer model is specifically designed for horizontal use. The purge valve must be the lowest point of the assembly so that water and oil drain out of the sump. Postavljanje vertikalno dizajnirane sušilice ravno će omogućiti neravnomjerno taloženje sredstva za sušenje, blokiranje otvora za pročišćavanje i na kraju pretvaranje sredstva za sušenje u blatnu masu.

Koliko često treba čistiti polusušilicu?

Jednom po ciklusu pražnjenja kompresora. Under normal driving on a highway with few brake applications, that may be every several minutes. U gustom prometu sa stalnom upotrebom kočnica, kompresor će se češće puniti i prazniti, pa će se sušilica češće čistiti. Rapid repeat purging every few seconds means there is an air leak downstream or the governor settings are wrong.

Mogu li zamijeniti samo uložak umjesto cijelog sušila zraka?

U većini slučajeva, da. The housing, bracket, and internal valves are designed to last several cartridge intervals. Replace the cartridge, the O-rings, and the purge valve if it has been in service for more than 500,000 km or is leaking. Ako je krug grijača otvoren, krajnji poklopac je napuknut ili montažna stopa ima puknuće uslijed zamora, zamijenite cijelu jedinicu.

Rabljeni poluproizvod koji sam kupio ima sušilicu zraka postavljenu na stražnji poprečni nosač između tračnica okvira. Je li to problem?

To može biti naknadna instalacija ili rijedak izgled šasije, a još uvijek može ispravno raditi. Confirm three things: the dryer is downstream of the compressor and upstream of the wet tank; the purge port is the lowest point of the canister; a izlazni povratni ventil održava tlak. If all three are true, the installation is acceptable even though it looks different from the factory default.
