Kočna komora u odnosu na opružnu kočnu komoru: razumijevanje razlika

Duboko poniranje u srž kočionih sustava kamiona: Što su kočne komore i njihove razlike?

Uvod

Kočne komore bitne su izvršne komponente unutar sustava zračnih kočnica teških komercijalnih vozila (kao što su kamioni, autobusi i prikolice). Sustavi zračnih kočnica široko su korišteni zbog svoje vjeoke pouzdanosti i snažne sile kočenja, potrebne za vozila koja nose teške terete i rade dulje vrijeme. Zadatak je Kočne komore je kritičan: oni funkcioniraju kao stanica za pretvorbu energije, učinkovito i pouzdano pretvarajući signal tlaka komprimiranog zraka—koji pokreće vozač putem papučice kočnice (nožni ventil)—u mehanički potisak potreban za pokretanje kočionih mehanizama (kao što su S-bregaste osovine ili čeljusti disk kočnice).

bez Kočne komore ogromna energija unutar sustava tlaka zraka nije se mogla pretvoriti u stvarnu silu kočenja potrebnu za usporavanje ili zaustavljanje vozila. Dakle, perzamanse, pouzdanost i ispravno održavanje Kočne komore izravno su povezani sa sigurnošću vožnje i operativnom učinkovitošću vozila.

Preliminarno razumijevanje opružnih kočnih komora

Sa stalnim poboljšanjem sigurnosnih propisa u automobilskoj industriji i sve većom potražnjom za parkiranjem i kočenjem u nuždi u gospodarskim vozilima, posebna vrsta Kočne komore pojavio se: the Opružne kočne komore (također se često nazivaju "komore s dvostrukom dijafragmom" ili "komore za pohranu energije").

Za razliku od stiarda Kočne komore , koji osiguravaju samo radno kočenje, Opružne kočne komore genijalno integrirati snažnu, prethodno komprimiranu mehaničku oprugu. Ovaj dizajn im daje a dvostruka funkcija :

1. Radno kočenje (normalno kočenje) : Prednja komora zračne komore upravlja dnevnom funkcijom kočenja, radeći na principu sličnom standardnoj zračnoj komori.
2. Parkiranje/kočenje u nuždi : Stražnja komora koristi mehaničku silu opruge. Kada je tlak zraka normalan, opruga se drži stisnuta tlakom zraka i ostaje neaktivna; međutim, kada vozač parkira vozilo ili ako tlak zraka u sustavu padne na opasnu razinu zbog curenja ili kvara, opruga oslobađa svoju pohranjenu energiju automatski za primjenu sile kočenja, čime se osigurava parkiranje i sigurno kočenje u nuždi.

Ovo Siguran na pogreške dizajn mehanizam čini Opružne kočne komore nezamjenjive sigurnosne komponente na stražnjim osovinama modernih teških gospodarskih vozila i na prikolicama.

Za početnu usporedbu ove dvije temeljne vrste Kočne komore , pogledajte tablicu u nastavku:

Što je kočna komora i koje su njene osnove?

Definicija

Standard Kočna komora (također poznata kao radna kočna komora) je izvršni uređaj u zračnom kočnom sustavu koji pretvara oblike energije. To je zatvorena komora dizajnirana za primanje tlaka komprimiranog zraka od relejnog ventila ili kočionog ventila i učinkovito pretvaranje ove pneumatske energije u upotrebljivu pravocrtnu mehaničku silu. Ovaj mehanički potisak (obično izazvan potisnom polugom) primarni je izvor energije za primjenu kočionih mehanizama kotača, bilo da se radi o S-brjegu za bubanj kočnice ili čeljusti za disk kočnice.

Primarna funkcija

Osnovna funkcija Kočna komora je pretvaranje tlaka komprimiranog zraka u mehaničku silu za aktiviranje kočnica. Ova konverzija strogo slijedi varijaciju Pascalovog principa:

Prisiliti (F) = Pritisak (P) * Efektivno područje (A)

• Pritisak (P) : Tlak komprimiranog zraka, kojim upravlja kočioni ventil, a dovode ga kompresor i spremnik, obično se mjeri u funtama po kvadratnom inču (psi) ili Pascalima (Pa).
• Efektivno područje (A) : Efektivno radno područje dijafragme unutar Kočna komora , obično se mjeri u kvadratnim inčima.
• Potisak (F) : Mehanička sila koju proizvodi potisna šipka, koja djeluje izravno na regulator labavosti i izvor je sile kočenja koja se primjenjuje na kotače.

Osnovne komponente

Standard Kočna komora ima jednostavnu i pouzdanu strukturu, koja se uglavnom sastoji od sljedeće tri ključne komponente:

Princip rada

Standard Kočna komora koristi se samo za radno kočenje. Njegov rad se može podijeliti u sljedeće faze:

1. Zahtjev za kočenje (primjena) : Vozač pritišće papučicu kočnice i komprimirani zrak se usmjerava u Kočna komora iz spremnika, prolazeći kroz kočni ventil i relejni ventil. Komprimirani zrak djeluje na dijafragmu. Prema principu F=P * A, dijafragma se počinje pomicati. Dijafragma gura središnju potisnu šipku prema van. Kraj potisne šipke povezuje se s regulatorom opuštenosti i okreće ga.
2. Izvršenje kočnice (kočenje) : Rotirajući regulator labavosti pokreće S-brog u bubanj kočnicama da gura kočione papuče na bubanj; ili pokreće klip čeljusti u disk kočnicama da pritisne kočione pločice na disk. Veličina sile kočenja izravno je proporcionalna tlaku zraka unutar komore.
3. Otpuštanje kočnice (otpuštanje) : Vozač otpušta papučicu kočnice, kočioni ventil prekida dovod zraka i otvara ispušni otvor. Komprimirani zrak unutar Kočna komora brzo se iscrpljuje, a tlak u komori opada. The Povratak Spring povlači dijafragmu i potisnu šipku natrag u njihove početne položaje, regulator opuštenosti i S-brog se vraćaju u početno stanje, a kočnica se otpušta.

Usporedba tehničkih specifikacija: Nomenklatura veličina

Veličina od Kočne komore obično se označava pomoću standardiziranog Vrsta broj, koji izravno odgovara efektivnoj radnoj površini dijafragme zračne komore u kvadratnim inčima. Ovo je ključni parametar za mjerenje maksimalnog potiska koji zračna komora može generirati:

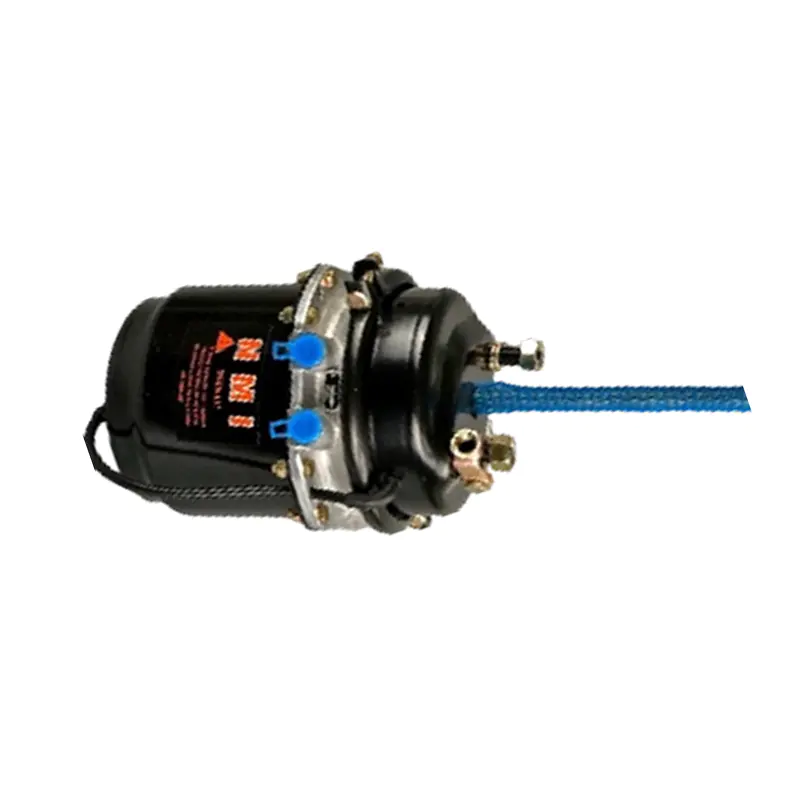

Što je opružna kočna komora i koja je njena dvostruka uloga?

Definicija

The Opružna kočna komora je napredan i vrlo siguran Kočna komora dizajn, često poznat u industriji kao dvostruka komora ili komora za pohranu energije. Ono čini više od samog radnog kočenja; što je najvažnije, integrira osnovne funkcije parkiranja i kočenja u nuždi. Strukturno, u biti objedinjuje standardnu uslugu Kočna komora s neovisnom opružnom komorom za pohranu energije unutar jednog kućišta.

Dvostruka funkcija

Složeni dizajn Opružna kočna komora daje jedinstven i nezamjenjiv dvostruku ulogu u kočnim sustavima gospodarskih vozila:

1. Radno kočenje (normalno kočenje) : Prednja komora zračne komore upravlja dnevnom funkcijom kočenja, radeći na principu sličnom standardnoj zračnoj komori.
2. Parkiranje/kočenje u nuždi : Stražnja komora koristi mehaničku silu opruge. Kada je tlak zraka normalan, opruga se drži stisnuta tlakom zraka i ostaje neaktivna; međutim, kada vozač parkira vozilo ili ako tlak zraka u sustavu padne na opasnu razinu zbog curenja ili kvara, opruga oslobađa svoju pohranjenu energiju automatski za primjenu sile kočenja, čime se osigurava parkiranje i sigurno kočenje u nuždi.

Ovo Siguran na pogreške dizajn mehanizam čini Opružne kočne komore nezamjenjive sigurnosne komponente na stražnjim osovinama modernih teških gospodarskih vozila i na prikolicama.

Ključne komponente

Za razliku od standardnog jednokomornog Kočna komora , složenost Opružna kočna komora leži u svoje dvije neovisne komore i visokoenergetskom izvoru:

Princip rada

1. Načelo radnog kočenja

Ovo part operates identically to a standard Kočna komora i oslanja se na Komora radne kočnice (prednja komora). Komprimirani zrak ulazi u prednju komoru, djeluje na dijafragmu i gura središnju potisnu šipku za aktiviranje kočnice. Ključno, tlak zraka u Opružna kočna komora (pritisak otpuštanja parkiranja) ostaje visok, držeći snažnu parkirnu oprugu stisnutu i neaktivnu.

2. Načelo parkiranja/kočenja u nuždi

Ovo part relies on the Opružna kočna komora (stražnja komora):

• Otpuštanje kočnice (status vožnje) : Visokotlačni zrak (obično 100-120 psi) kontinuirano se dovodi u Opružna kočna komora . Ovaj tlak zraka djeluje na klip opruge, komprimira oprugu i drži je "u kavezu".
• Primjena kočnice (stanje parkiranja ili nužde) :
• Parking : Vozač ručno ispušta sav komprimirani zrak iz Opružna kočna komora .
• Hitna pomoć : Tlak zraka u sustavu pada ispod kritičnog praga (obično oko 45 psi) zbog kvara.

Nakon što se tlak zraka ukloni ili padne, ogromna prethodno komprimirana sila parkirne opruge nadvladava preostali tlak zraka i gura polugu prema van, primjenjujući mehaničku silu za blokiranje kotača. Ovo je potpuno neovisna mehanička sigurnosna kopija.

Usporedba ključnih parametara: sila opruge i kritični tlak

Izvedba Opružna kočna komora ne ovisi samo o površini dijafragme (Tip 30 itd.), već i o parametrima njezine unutarnje opruge:

Koje su ključne razlike između kočionih komora i opružnih kočnih komora?

Iako oba standardna Kočne komore (Uslužne komore) i Opružne kočne komore (dvostruke komore) služe sustavu zračnih kočnica, imaju temeljne razlike u filozofiji dizajna i funkciji. Ove razlike određuju njihove specifične uloge i primjene unutar kočionog sustava vozila.

Funkcionalne razlike

Razlike u strukturi komponenti

Sigurnosna razmatranja

Razlike u lokaciji aplikacije

Razlike u težini i veličini

Što je analiza performansi sustava kočnih komora?

Analiza učinka dviju glavnih vrsta Kočne komore pomaže u razumijevanju njihovih područja primjene i ograničenja. Procjena performansi ne temelji se samo na sili kočenja već i na više dimenzija uključujući strukturnu složenost, cijenu, težinu i sigurnost.

Prednosti i nedostaci standardne kočne komore

Standard Kočna komora (Servisna komora) dizajnirana je za učinkovito i jednostavno izvršenje zadatka radnog kočenja.

Prednosti i nedostaci opružne kočne komore

The Opružna kočna komora (dvostruka komora) dizajnirana je za pružanje kritičnih sigurnosnih i parkirnih funkcija uz radno kočenje.

Sažetak usporedbe parametara izvedbe

Za vizualnu usporedbu razlika u performansama između to dvoje Kočne komore , treba uzeti u obzir sljedeće ključne parametre:

Koji su propisi i tehnički standardi koji uređuju kočne komore?

Kao kritična komponenta u sigurnosnim sustavima teških gospodarskih vozila, dizajn, izvedba i pouzdanost Kočne komore podliježu strogim međunarodnim i regionalnim regulatornim ograničenjima. Ovi standardi osiguravaju da se vozila mogu sigurno zaustaviti i parkirati u svim radnim uvjetima.

Sjevernoamerički DOT (FMVSS) propisi

U Sjedinjenim Američkim Državama i Kanadi, temeljni standard za sustave kočenja komercijalnih vozila je Savezni sigurnosni standard za motorna vozila (FMVSS), s FMVSS 121 (za sustave zračnih kočnica) postavljanje obveznih zahtjeva za Kočne komore :

Međunarodni ECE propisi (R13)

U Europi i mnogim zemljama prema UNECE standardima, Propis R13 također nameće stroge zahtjeve Kočne komore :

• Parkirna kočnica: R13 zahtijeva da sustav parkirne kočnice radi neovisno i koristi element za pohranu energije (poput opruge) za održavanje sile kočenja.
• Hitna pomoć Braking: Određuje minimalno usporenje potrebno kada kočioni sustav otkaže, uvelike se oslanjajući na sposobnost otpuštanja u nuždi Opružne kočne komore .
• Certifikacija izvedbe: Proizvođači moraju nabaviti Vrsta Approval for Kočne komore , potvrđujući sukladnost s R13 dodacima u pogledu trajnosti, nepropusnosti zraka i snage potiska.

Standardi veličine i sučelja

Kako bi se osigurala zamjenjivost i lakoća održavanja, veličina i sučelja za povezivanje Kočne komore slijedite visoko standardizirane industrijske norme:

Tehnički standardi izvedbe

Kočne komore mora zadovoljiti stroge standarde performansi i trajnosti:

• Ispitivanje trajnosti: Mora proći stotine tisuća ciklusa kočenja, osiguravajući da dijafragma i opruga ne dožive zamor ili curenje.
• Zahtjevi za nepropusnost zraka: Određuje najveću dopuštenu stopu propuštanja zraka pri maksimalnom radnom tlaku, osiguravajući učinkovit rad sustava.
• Konzistencija potiska: Zahtijeva Kočna komora izlazni potisak ostaje stabilan i točan unutar specificiranog tlaka zraka i raspona hoda potisne šipke.

Koji su postupci održavanja i pregleda kočionih komora?

Kočne komore su visokotlačne, visokofrekventne komponente gibanja, podložne surovom okruženju. Redoviti pregled i održavanje ključni su za njihov siguran rad, s naglaskom na nepropusnost zraka, učinkovitu snagu potiska i mehanički integritet.

Rutinski pregled kočionih komora

Sve vrste Kočne komore treba podvrgnuti sljedećim rutinskim vizualnim pregledima:

1. Integritet kućišta: Provjerite ima li udubljenja, pukotina ili jake korozije.
2. Priključci zračnih linija: Provjerite jesu li crijeva i priključci dobro pričvršćeni i nisu istrošeni ili olabavljeni.
3. Montažna prirubnica: Provjerite jesu li pričvrsni vijci zračne komore zategnuti.
4. Stanje potisne šipke: Provjerite ima li površine potisne šipke čistoću, glatkoću i znakove savijanja ili korozije.

Mjerenje i podešavanje hoda potisne šipke

Hod potisne šipke najkritičniji je parametar za ocjenu radnog stanja Kočne komore i izravno utječe na učinkovitost kočenja:

Uobičajeni problemi sa standardnim kočnim komorama (servisne komore)

Uobičajeni problemi s opružnim kočnim komorama (dvostruke komore)

Opružne kočne komore imaju više potencijalnih točaka kvara, a održavanje zahtijeva više sigurnosne standarde:

Važnost redovite inspekcije i održavanja

• Jamstvo sigurnosti: Osigurava Kočne komore su uvijek u optimalnom radnom stanju.
• Usklađenost s propisima: Osigurava compliance with regulations (FMVSS 121 or ECE R13) and avoids fines.
• Produljenje vijeka trajanja: Pravovremeno otkrivanje problema sprječava eskalaciju kvara.

Sigurnosno upozorenje: Prilikom održavanja Opružne kočne komore , uvijek osigurajte da je tlak zraka u sustavu sigurno ispušten i strogo slijedite upute proizvođača koristeći ispravne alate (kao što je kavezni vijak) kako biste spriječili iznimnu opasnost od neočekivanog otpuštanja opruge.

Koja su razmatranja za odabir prave kočne komore?

Odabir ispravne vrste i veličine Kočna komora je ključni korak u osiguravanju performansi i sigurnosti kočionog sustava vozila. Proces odabira mora integrirati čimbenike kao što su namjena vozila, težina, raspodjela osovinskog opterećenja i obvezni zakonski propisi.

Ključni čimbenici za razmatranje

Kada koristiti standardnu kočnu komoru

Standard Kočna komora (Service Chamber) obično je pogodan za:

1. Nepogonske prednje osovine : Koristi se u većini teških vozila za radnu kočnicu uz održavanje kontrole upravljanja tijekom hitnih slučajeva.
2. Slučajevi bez potrebe za neovisnom parkirnom kočnicom : Ako je parkiranje zadovoljeno drugim neovisnim sustavom.
3. Težnja ka smanjenju težine i optimizaciji prostora : Gdje su težina i prostor kritični, a funkcija parkiranja zajamčena je negdje drugdje.

Kada koristiti opružnu kočnu komoru

Opružna kočna komora (dvostruka komora) je obavezna i standardna za:

1. Sukladnost s propisima o parkiranju/kočenju u nuždi : Obavezno na pogonskim osovinama i svim osovinama prikolice prema FMVSS 121 ili ECE R13.
2. Stražnje osovine ili pogonske osovine : Najčešća aplikacija za učinkovito zaključavanje parkinga i sigurnosnu podršku.
3. Kočenje prikolice : Obavezno na svim prikolicama sa zračnom kočnicom kako bi se osiguralo automatsko kočenje kada se odvoji ili kada je dovod zraka prekinut.

Usporedba parametara odabira: veličina i potisak

Najvažniji korak u odabiru je određivanje ispravne veličine (broj tipa) na temelju zahtjeva za potiskom:

Načelo odabira: Potisak F mora biti dovoljan za osiguravanje potrebnog momenta kočenja i ispunjavanje regulatornih zahtjeva usporenja. Konzultirajte specifikacije proizvođača vozila kako biste osigurali ispravno podudaranje.

Često postavljana pitanja: Koja su uobičajena pitanja u vezi s kočnim komorama?

Ovo section addresses common questions about the operation, maintenance, and troubleshooting of Kočne komore , posebno Opružne kočne komore .

Tlak zraka i funkcija kočenja

P: Zašto se kočnice mog kamiona automatski aktiviraju kada tlak zraka padne ispod 60 psi?

A: Ovo is the hitno kočenje funkcija Opružna kočna komora . Propisi nalažu automatsku primjenu kočnica kada tlak zraka u sustavu padne na kritični tlak kočenja , obično 40 psi do 45 psi. Tlak od 60 psi često je okidač upozorenja sustava, što ukazuje da se tlak približava zoni opasnosti.

P: Što je kočna komora "Tip 30" i kako izračunati njen potisak?

A: "Tip 30" označava komoru učinkovito radno područje is 30 kvadratnih inča .

Izračun potiska: Prisiliti (F) = Pritisak (P) * Efektivno područje (A)

Održavanje i sigurnosni rad

P: Kako mogu ručno osloboditi (kavez) komoru opružne kočnice?

A: Ručno otpuštanje koristi se kada nema tlaka zraka za sigurno stiskanje parkirne opruge (otpuštanje kočnice) za vuču ili popravak. Koraci uključuju osiguranje vozila, lociranje vijak za ručno otpuštanje (Caging Bolt) na stražnjoj strani komore, ugradnjom odgovarajućeg alata i snažnim zatezanjem matice kako biste mehanički stisnuli oprugu.

Sigurnosno upozorenje: Uvijek koristite ispravan postupak i alate jer to uključuje oprugu visoke energije.

P: Koja je opasnost od predugog hoda poluge za potiskivanje (izvan prilagodbe)?

A: Predug hod znači da je potisna šipka prešla predaleko. Ovo uzrokuje: ozbiljan gubitak sile kočenja (zbog smanjene efektivne površine), povećano kašnjenje pri kočenju i mogućnost potpunog otkazivanja kočnice ako hod prijeđe sigurnu granicu.

Struktura i dizajn

P: Koja je razlika između kočionih komora dijafragme i klipa?

A: Razlika je u elementu za brtvljenje koji se koristi za pretvaranje tlaka zraka u snagu:
